美国爱国者导弹防御系统

美国爱国者导弹防御系统，是战区导弹防御系统（TMD）中的低层导弹防御系统，是由美国早期的“爱国者”导弹防御系统发展而来的。号称系统火力强大，能够对抗饱和空袭，搜索速度快，跟踪能力强，反应时间短，可以实施多个同步攻击；能有效地对抗现有的电子攻击；能够与其他的陆军系统和联合系统互操作。

  系统型号

目前型号有:爱国者2型（PAC-2） 、爱国者3型（PAC-3）

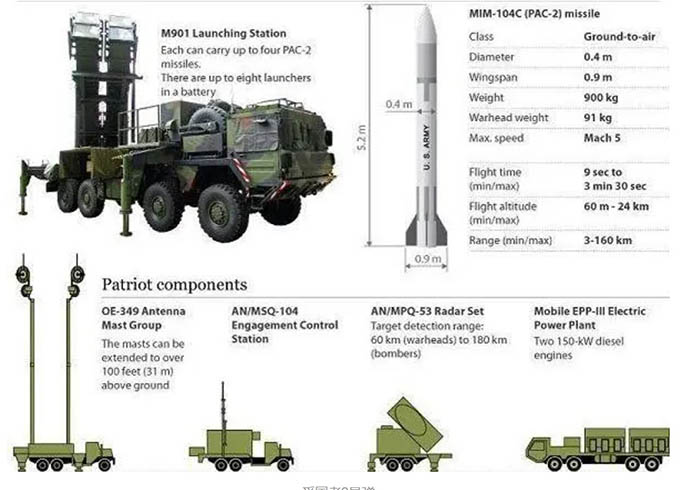

交战控制站(ECS)

一个名为指挥中心的装备车，配备有控制导弹连的计算机和控制台（MSQ-104）。它是PAC-2型、PAC-3型火力单元的作战中枢神经系统，负责指挥、控制和通信以及火控。交战控制站采用人机交互的方式，可以由计算机辅助进行目标识别和优先级排序，也可以由交战控制站和计算机完全自主控制整个作战。

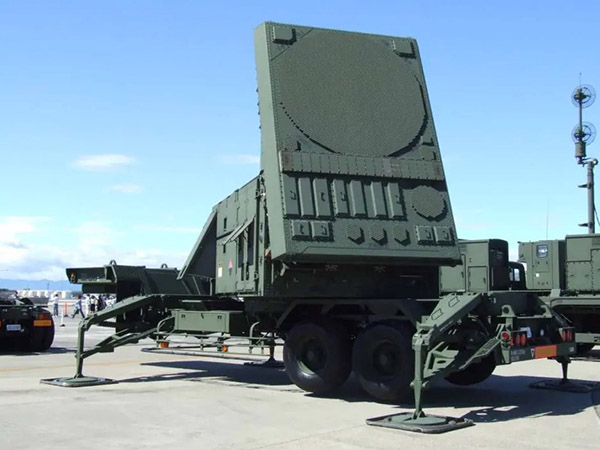

地基雷达

该雷达为AN/MPQ253G波段频率捷变相控阵雷达，它对来袭导弹进行预警和跟踪，还提供与飞行中的拦截弹的地空通信。

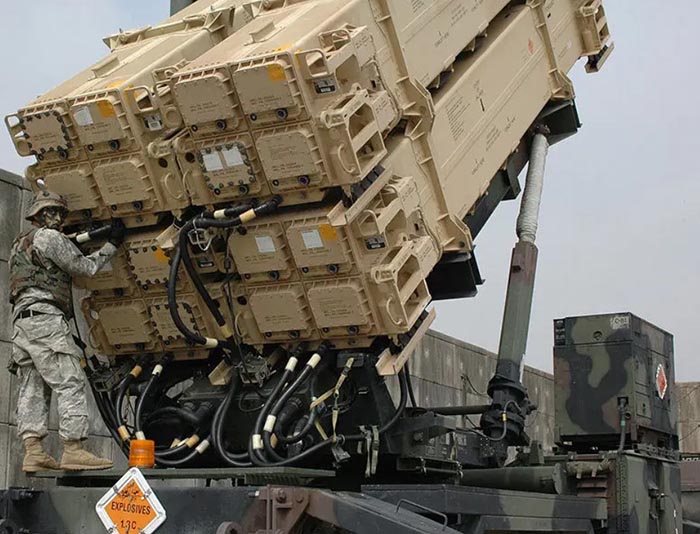

发射装置

用以承载、运输、瞄准和发射导弹，它可以安装在离交战控制站和雷达1千米远的地方，通过微波数据链路自动接收指挥。它在中程使用惯性制导飞向预定的拦截位置，并能在飞行中接收地基雷达的更新数据。

爱国者导弹连最多可以装备16辆发射车。

发射弹种

主弹种:爱国者导弹（PAC-2）（PAC-3）

PAC-2型用于对付高性能飞机，并能在电子干扰环境下击毁近程导弹。导弹长5.31米，弹径0.41米，弹重900千克，最大飞行速度5马赫，最大射程80千米，战斗部为90千克近发引信杀伤弹。每辆发射车装备4枚PAC-2型导弹。

PAC-3型主要用于拦截战术弹道导弹和巡航导弹等，导弹长5.31米，弹径0.25米，弹重312千克，最大飞行速度6马赫，最大射程80千米，弹头重73千克。更小的体积可使一辆发射车装备16枚PAC-2型导。

系统升级

PAC-2型，在射程上比PAC-1型高。GEM是PAC-2型的另外一个改良版，容许导弹在飞行中有自我修正飞行路径的能力。在此之前，所有修正讯号必须由地面控制中心传送到导弹上。

PAC-3型比PAC-2型体积小，采用直接碰撞和破片杀伤的综合效应拦截并摧毁来袭目标，杀伤力比单纯采用破片杀伤效应的PAC-2型提高了75%。由于体积缩小,一辆发射运输车可以携带16枚PAC-3型导弹(四具发射器当中，每个发射器配备四枚导弹)。相比之下，PAC-1型或PAC-2型导弹只有四枚导弹(每车四个发射器，每个发射器一枚导弹)，PAC-3型不但更准确,而且可以发射更多的导弹拦截每个目标，增加了拦截的成功机率。
